Einheitsgetriebe EHG-01 halbiert
Getriebebau ohne Fräse.

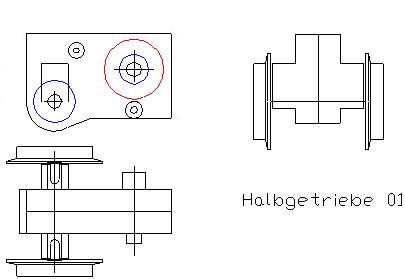

EHG-01 Halb ist ein abgesägtes Getriebe 01.

Das Getriebe EHG-01 ist ein hervorragendes Spielzeuggetriebe
um das Rad nicht jedes Mal neu erfinden zu müssen.
Wenn das Erfinden nur nicht solchen Spaß machen würde.

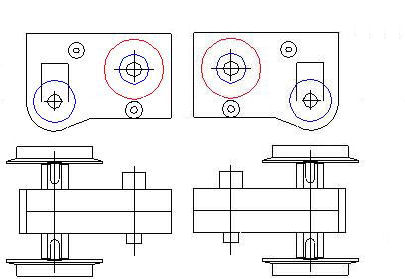

Der Motor, der zwischen dem Rädern am schlanken Getriebe
etwas herausragt, ist zeichnerisch nur in der Ansicht rot dargestellt.
Der Grund ist, es gibt mehrere Motore mit leicht
unterschiedlichen Abmessungen und natürlich auch
anderen Leistungsdaten, die dort hinpassen.

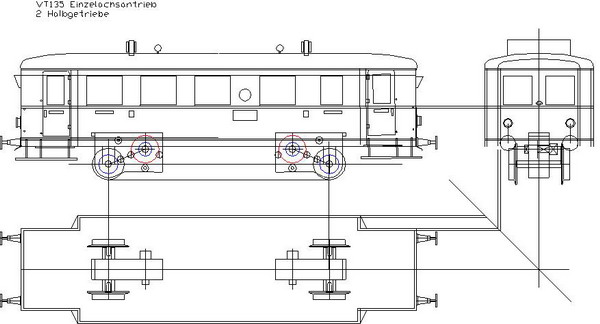

Anwendungsbeispiel 01   Mit dem geteilten Getriebe-01 sind nun viele
Konstellationen denkbar.

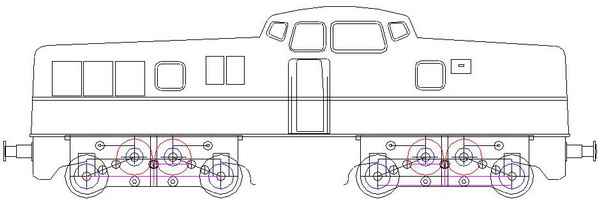

Anwendungsbeispiel 02



Anwendungsbeispiel 03
Einrahmenlok beweglich - realisiert als Stress-Test		 Neue Wege der Beweglichkeit.

Allradantrieb über Zahnräder

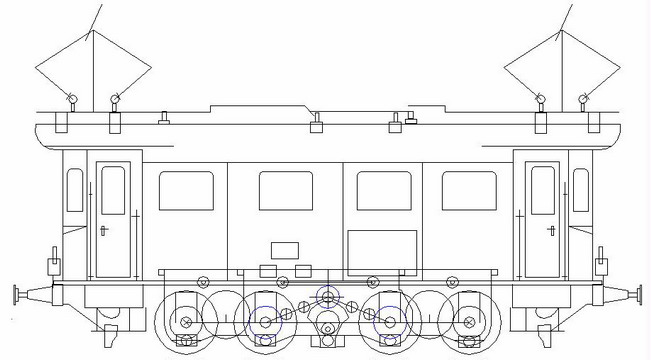

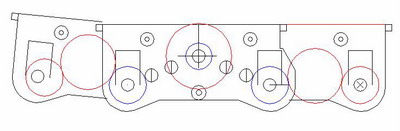

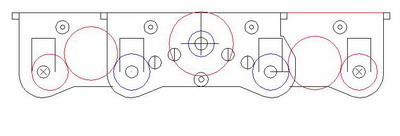

Getriebe 01 zweimal mit Halbgetriebe 01 kombiniert, Schwenkachse ist jeweils eine der Radachsen.

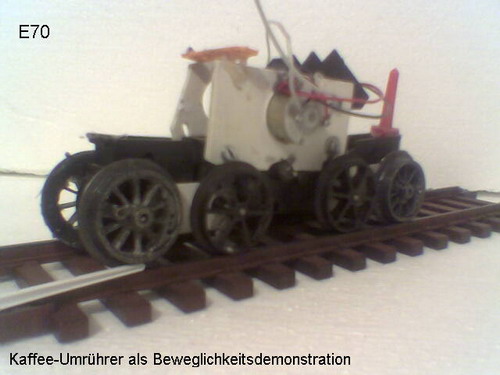

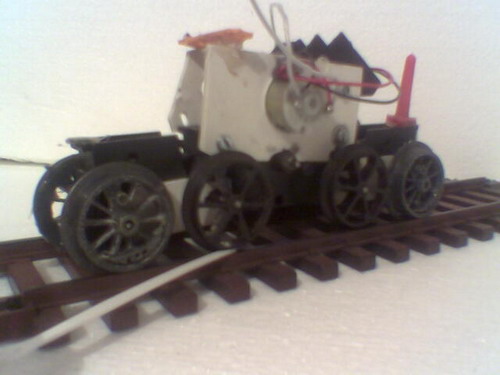

Testfahrzeug E70, zentraler Motor, provisorische Räder. Ein zweiter Motor kann angeflanscht werden.
2 Halbgetriebe gekoppelt.

Eine Konstruktion, die nicht sinnvoll ist,
2 Getriebe auf der Kraftseite zu koppeln.
Es war aber ein netter Test der Beweglichkeit.
