Einheitsgetriebe EHG-01
Getriebebau ohne Fräse.

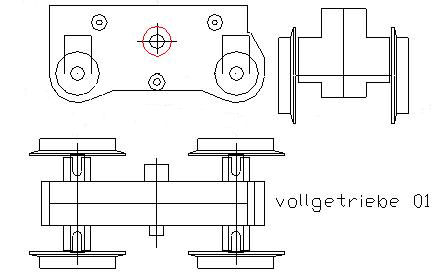

EHG-01 ist eine zweiachsige Antriebseinheit .

Das Getriebe EHG-01 ist ein hervorragendes Spielzeuggetriebe
um das Rad nicht jedes Mal neu erfinden zu müssen.
Wenn das Erfinden nur nicht solchen Spaß machen würde.



Der Motor, der zwischen dem Rädern am schlanken Getriebe etwas herausragt,
ist zeichnerisch nicht dargestellt.
Der Grund ist, es gibt mehrere Motore mit leicht unterschiedlichen Abmessungen
und natürlich auch anderen Leistungsdaten, die dort hinpassen.

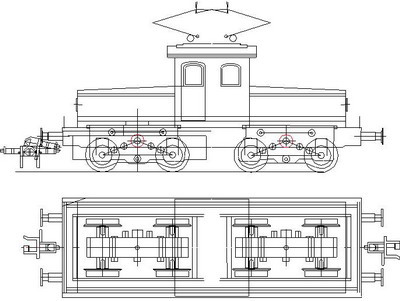

Anwendungsbeispiel 01  Getriebe 01 ist der E170 auf den Leib geschnitten








Der Achsstand ist korrekt.

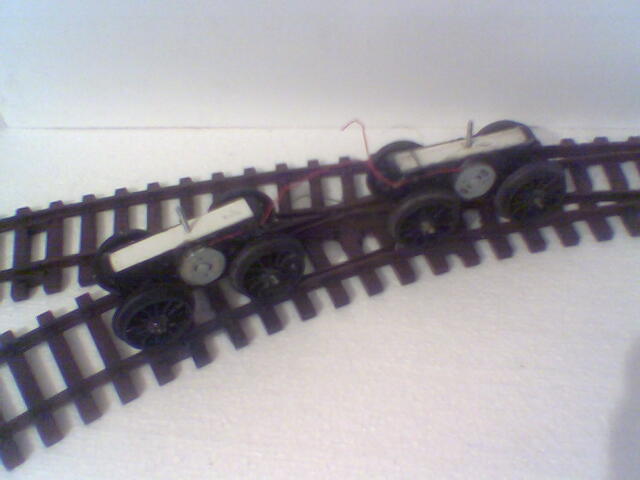

  Getriebe 1 während tagelanger Testfahrten.

Ein Getriebe ist original, das heißt,
die Achsen laufen wie gekauft im Kunststofflager.

Ein Getriebe wurde mit Messingröhrchen
an den Achslagern ausgebuchst.

Das Test-Ergebnis stimmte mich zuversichtlich.
Das Ausbuchsen war überflüssig, kein Verschleiß erkennbar.
Man könnte zukünftige Antriebsachsen
bei richtiger Dimensionierung auch in Kunststoff lagern.

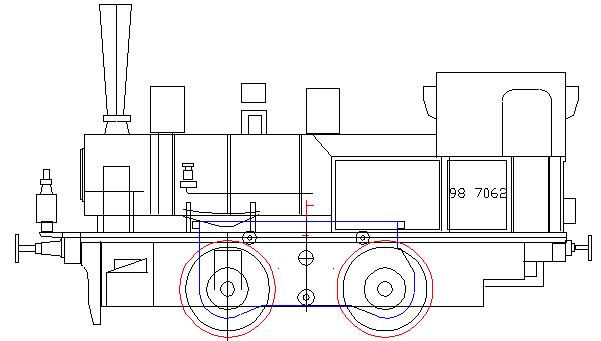

Anwendungsbeispiel 02   BR98 7062
Gedanken zum originalen Einsatz
bei fast korrektem Achsabstand.
