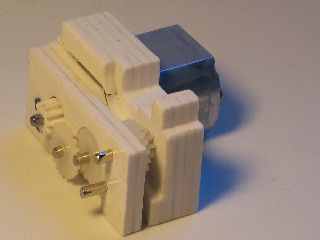

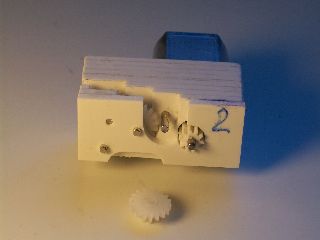

Getriebe rings um EHG-07


  Universal - Getriebe für Spur 1 Lokomotiven - für kleine Loks, Einzelachsantrieb an bewegter Achse

  Die Zahnräder stammen aus einem Spielzeuggetriebe.

Das Prinzip: Platten gibt es mit 2mm,
die Breite der Zahnräder ist knapp darunter.
Das muss doch einen Sinn haben.
Spätestens jetzt erinnert man sich, was man in der Schule lernte.

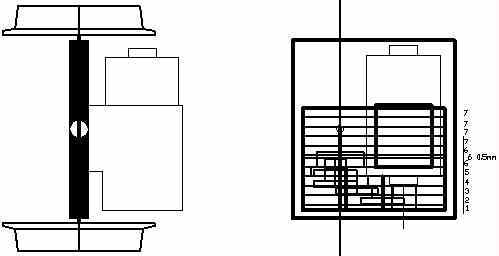

23 ergibt ein Getriebe aus 8 Platten a 2mm, aber 16mm dick.
Wie passt das eigentlich zusammen?

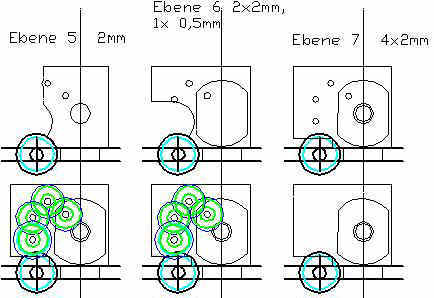

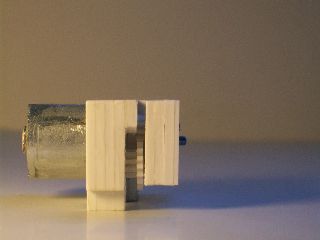

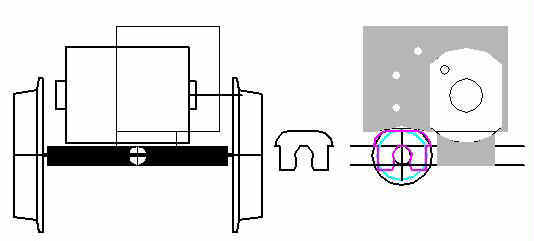

Das Getriebe soll mit seinem Sockel in eine 4-5mm Platte eingeschoben werden können.
Dort soll es auf dann auf eine Achse mit Achszahnrad wirken.

Diese Platte hat Stege und Nuten und Einfräsungen
für Schleifer und für Achslager.
Der Freiraum für die mittig liegende Radachse wird durch
Stege gestört, die noch den Abstand der Plattenhälften garantieren.
Sind die Achslager in den Nuten verklebt, kann man die Stege entfernen,
den Abstand der beiden Plattenhälften übernehmen nun die Lager.

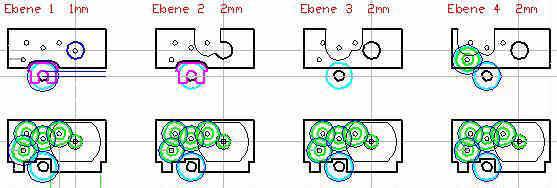

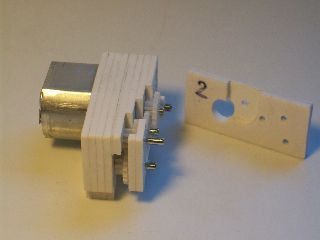

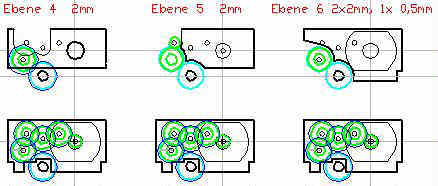

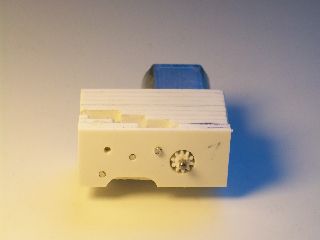

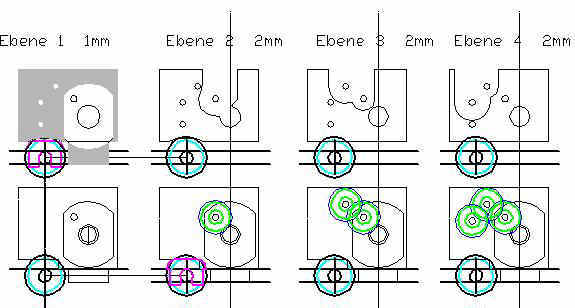

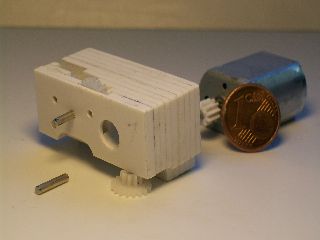

Der Getriebeblock selbst wird aus unterschiedlich gefrästen,
aufgeschichteten und verklebten Platten gefertigt.

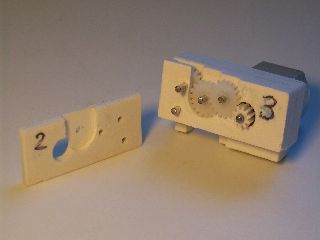

Die Platten haben fluchtende Bohrungen in die Zahnradachsen
eingedrückt werden und zusätzliche Bohrungen für Zentrierstifte.




    Zugegeben, das Erzeichnen war aufwändig.
Fast genauso ist das Management, die gefrästen
Getriebeschichten in der richtigen Reihenfolge
aufeinander zu verkleben. Wenn dann noch mehrere
Getriebe in einem Rutsch gefräst und unverklebt
zwischengelagert werden sollen und den Arbeitsfluss
Pausen teilen, dann wird es spannend wie
die Lagerhaltung organisiert sein sollte..













    Also, 2013 haben die alles vergessen; hat Dr. Wulff gesagt,
denn das wird gutt für uns ausgehen, bis dahin wohnen wir bei
Bunga Bungusconi und bei einem Interview erklären wir dann,
dass Sex mit sieben und 8 so eine Sache ist, die sind wie Mutter und Tochter, haben alle miteinander zu tun, eines hat's weiter rechts, eins weiter hinten zum reinstecken, eins macht sich flach, alle kommen sie gleich schnell zur Sache, haben 7 Zahnräder und sind gleich dick, deshalb wohnen sie alle in demselben Haus genau in der Mitte und weil's so viele sind halten sie Abstand zu den Nachbarn.

    Außerdem erregt die Gemüter und Aufmerksamkeit nichts mehr als Sex,  lenkt vom eigentlichen Sachverhalt ab, denn kein Schwanz hat bemerkt, dass das Foto mit der Abbildung so verwand ist wie 6 zu 8, Maske ist eben alles.









Bei so viel Kumpanei
wird es auch künftig Getriebe-Mutanten geben. Oh JA.

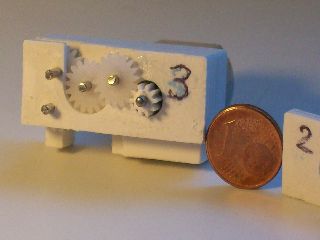

   Gegenüberstellung von Getrieben gleicher
Machart, gleicher Untersetzung,
aber anderer Gehäuseabmessungen.

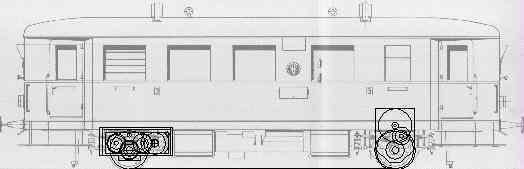

  Anwendungsbeispiel   VT135


Gegenüberstellung Getriebegehäuse

EHG 04, und EHG 05,
letzteres größenmäßig ähnlich dem hier beschriebenen EHG-07.
