Module aus der Fräse


Modulbau - auf den Kopf gestellt


Module wird es bei mir geben.
Aber gänzlich anders als üblich werden sie sein.
Die Modulschiene ist nur das Anfangsgeplänkel.
Jetzt wird mit allen Konventionen gebrochen.





Denken wir die Sache doch einfach zu Ende.  Wenn schon kein Strom auf der Schiene ist!




Warum nicht gleich alles aus der Rechenmaschine?

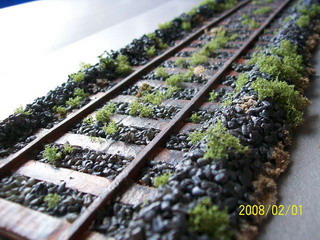

    Bilder aus dem vorhergehenden Kapitel.


  Eigentlich ist der Weg doch ganz klar vorgezeichnet,
und das im wahrsten Sinne des Wortes!



1

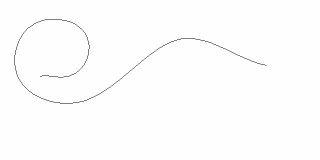

Diese Zeichenfunktion kennt jeder,
systemabhängig könnte sie Bezier, spline oder wie auch immer heißen.

  2

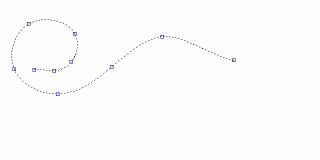

Die Kontenpunkte kann man beliebig ziehen,
die tangentiale Richtung bestimmen...



  3

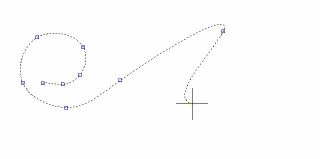

Verändern der Linie ohne Ecken oder Kanten zu hinterlassen....





4

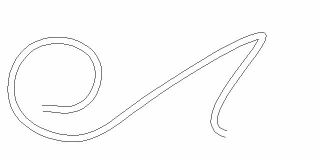

Jetzt muss man nur noch den
Menüpunkt finden,
der veranlasst,
dass das System eine versetzte Kontur zeichnet,
natürlich abhängig von der Baugröße zum Beispiel für Spur 1 mit 45mm oder
für Spur 0 mit 32mm Abstand.

    6

Jeglicher dem Vorbild angepasster Gleisplan
ist jetzt erzeugbar.








7

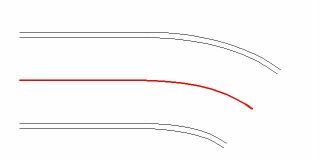

Am sinnvollsten ist, man erinnert sich an die alten Wechselstromzeiten mit Mittelschiene.
Nur diese dient als Grundlage der Gleisplanung.





    9

Hat man seinen Gleisplan gefunden,
erzeugt man die spurweitenrelevanten Konturen und die der Schienenprofilbreite.
Danach braucht man "nur" noch die sich kreuzenden Linien bei Weichen und dergleichen sinnvoll aufzutrennen, oder man setzt auch hier fertig gezeichnete Module ein.
An gutes Datenmangement sei erinnert!

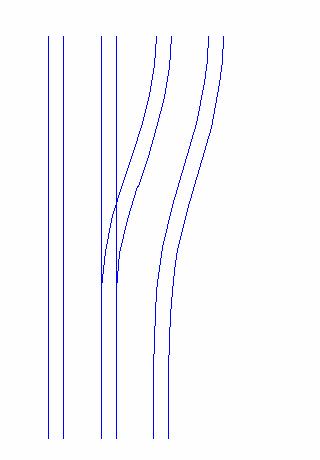

  Der Gleisplan links ist nur schematisiert.

Natürlich muss der Zungenbereich ausgespart bleiben und alle relevanten Teile einer Weiche sind genau durchzuplanen.

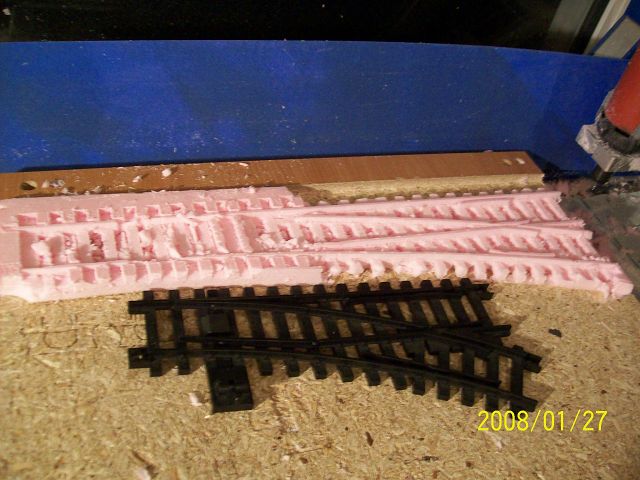

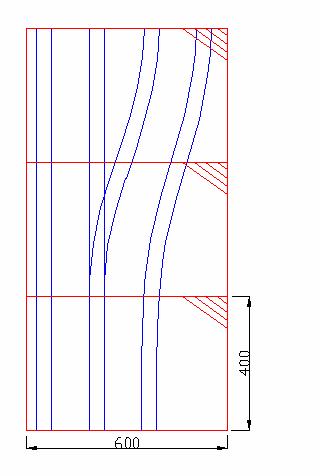

Danach teilt man den Gleisplan
sinnvoll je nach Aufspanngröße der Fräse.

Bei einem aktuellen Quadratmeterpreis
einer 10mm dicken MDF-Platte,
Stand Januar 2009 von 8,95€ im Zuschnitt,
kostet (ohne Traggestell) als Beispiel
diese 1,20 Meter lange dreigleisige

dreiteilige Modulstrecke
inkl. einer Weiche
(oder 5 Weichen)
6,44€

zuzüglich Strom, Leim, Bulkur, Farbe,
etwas Grünstreu, Kaffee und Gehirnschmalz
pauschal
10€.

Modellbahnhersteller? Brauch ich nicht!
Verstehen Sie, warum ich per RC fahre?






SPUR 1, mein Pfennigspaß 1)




_____________________________________________

1)  Wenn ich gerade nicht lüge bemühe ich mich zumindest
     um die Wahrheit. Denn es ist nun Teurospaß.
     Für die Fräse könnte man sich ein paar tolle Loks kaufen.
     Aber darum geht es nicht.
