Doppelzahnräder aus Kunststoff - selfmade


Stirnzahnräder zu bekommen, das geht gerade noch so.
Doppelzahnräder, und zwar die, die man benötigt, das wird zum Problem.
Wohl dem, der eine sehr genaue Fräse sein eigen nennt.



Zahnräder von jetzt auf gleich.
Selbst fräsen, dann geht es!

Entwurf eines Zahnrades am Denk-Rechner ca. 15 Minuten.
Den Anlasser des Fräsenrechners betätigen, Fräse macht Referenzfahrt,
Platte aufspannen, fräsen, 1 bis 5 Minuten, fertig.
Platte anderer Dicke aufspannen, Datei wechseln, Mausklicks, fertig.
Zahnräder verkleben.
Oder gleich mit einem Räum-Fräsen aus einem Stück fräsen!

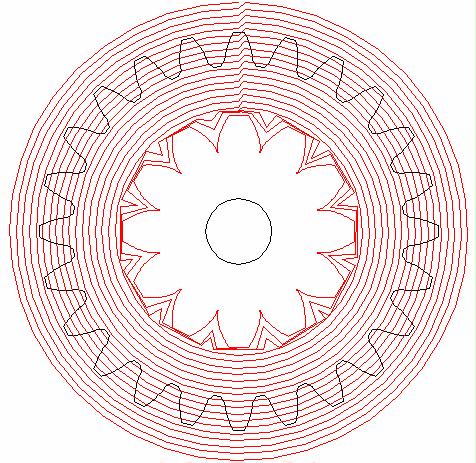

 Anwendungsbeispiel  EHG 04 und 05 und zukünftige. Rot räumt auf Linie, schwarz fräst radiuskorrigiert durch.

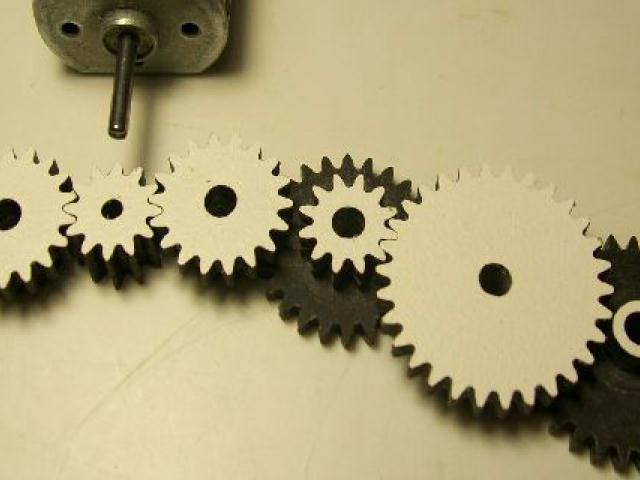

Anwendungsbeispiel  BBC

Versetzte Doppel-Zahnräder, alle in der gleichen Ebene.

Zahnräder, kombinierte Techniken:
gegossen und gefräst

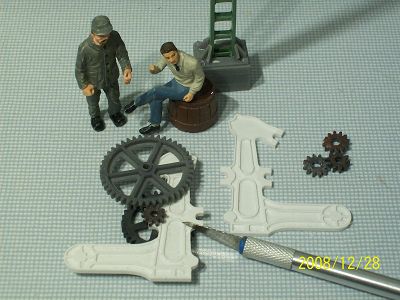

  Anwendungsbeispiel  Portugiesischer Kran.

Vom 'Bruder-Drucker' entnommene und kombinierte Zahnräder.
Die zu großen Bohrungen wurden vergossen.
Das Kleine ist vom zugekauften Messingzahnrad geklont.

Verlorener Mittelpunkt des Zahnrades:

Wenn man einen Kreisring mit dem Kopfkreisdurchmesser
des zu bearbeitenden Zahnrades in eine Platte fräst, dann kann man hinterher das zu bearbeitende Zahnrad hineindrücken,
die Fräse kennt nun den Mittelpunkt, der Rest ist trivial.

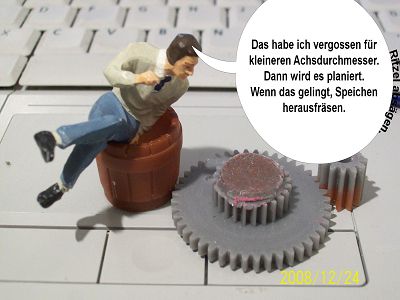

Egalisieren mit schon vergossener zu großer Bohrung steht an.
Beide Zahnräder müssen innen gleiche Durchmesser bekommen.

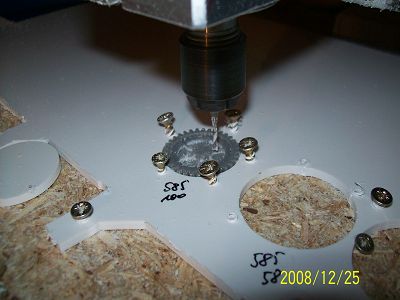

  Die Aufnahme für das Zahnrad ist gefräst.
Der Mittelpunkt ist nun der Fräse bekannt.

Das zu bearbeitende Zahnrad ist eingedrückt
und die Fräse kann sich nach Herzenslust austoben,
nicht nur neuer Lochdurchmesser, auch noch Speichen dazu.

Das Zahnrad stammt noch aus der Druckerzahnrad-Klonära

So kann es gehen, wenn man nicht gleich das gesamte
Zahnrad in einem Rutsch neu fräst.

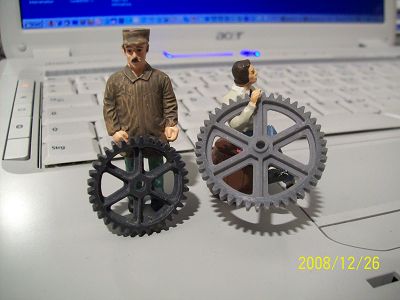

Das Ergebnis kann sich sehen lassen.

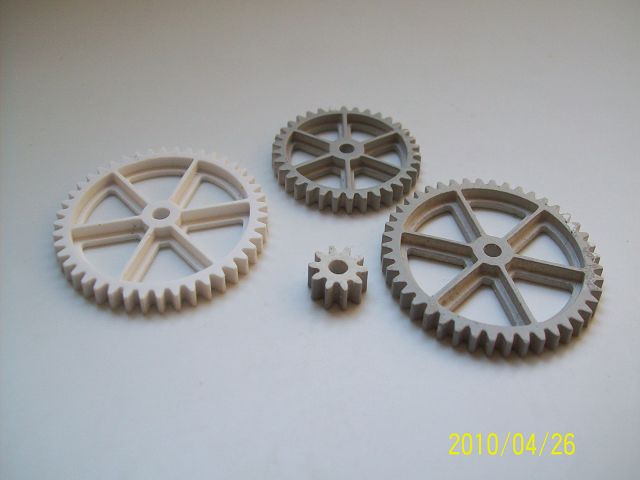

Zu einem früheren Zeitpunkt abgegossene Zahnräder.
Letztendlich wurden die Zahnräder neu gefräst,
weil am Tag x wegen dezentraler Lagerhaltung
nicht auffindbar.
1)

Die Farbe Weiß werden sie spätestens seit der
HP modellgetriebe kennen.
  ___________________________
1) Wissen Sie, was man in der BWL unter chaotischer Lagerhaltung versteht?
Beispiel Hochregal-Lager, automatisiert, oder Hamburger Containerhafen.
Gut xy wird oft abgefragt, der Roboter greift sich die xy Dinger immer öfter
bei Vorbeifahrten, wenn es noch Platz auf seiner Palette gibt mit heraus
und schiebt sie in Lücken Nähe Anfang seines Verfahrweges.
Später wird Z immer öfter abgefragt, er holt Z von ganz hinten, links oben,
und er schiebt die Dinger immer öfter bei Vorbeifahrten in andere sich
auftuende Lagerlücken am Anfang seines Verfahrweges.
Das System Lagerhaltung optimiert sich immer schneller,
nur der Computer weiß noch, wo die Dinger gerade liegen.
Meiner wusste es nicht.
