Treibrad, Speichenrad, Kurbeltrieb
mit konstruktivem 90 Grad Versatz



    Die Ausgangssituation

Man möchte solche Räder,
deren 90 Grad Versatz
auf einem Vierkant stecken.




Wie macht man das?

Es gibt beim blauen C und anderswo
Messingwellen und Vierkantstäbe.

Bei genauer Suche, Einsteckversuch vor Ort ist sinnvoll,
findet man Konstellationen, bei denen der Vierkantstab
genau, ohne Spiel, in ein Messingrohr passt.

Das Messingrohr dient der Lagerung wie gehabt,
beidseitig lässt man den Vierkantstab für die Radsterne überstehen.


Messingwelle und Vierkantstab kann man verlöten oder verkleben.

Unter dieser Prämisse ist ein 90 Grad-Versatz vorgegeben.

Man muss sich nun noch die passenden Radsterne fräsen.

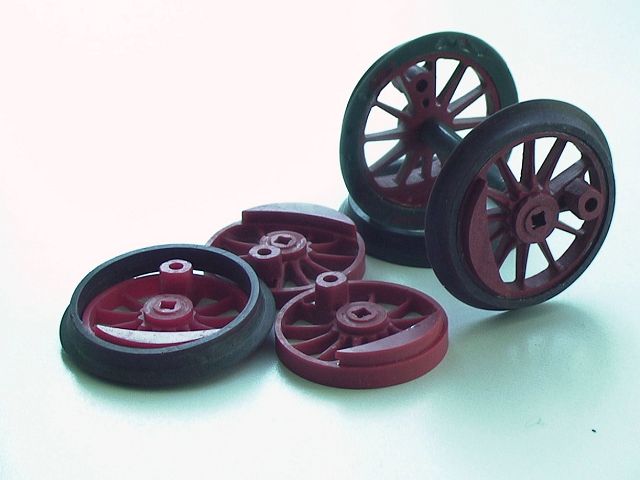

    Fertige Radsätze mit exaktem 90 Grad-Versatz.

    Justieren der Räder mit Planparallelität.

Eine solche Lehre ist immer noch sinnvoll,
damit man taumelfreien Radlauf durch anliegen der Räder
an die planparallelen Seitenwände erzwingt.

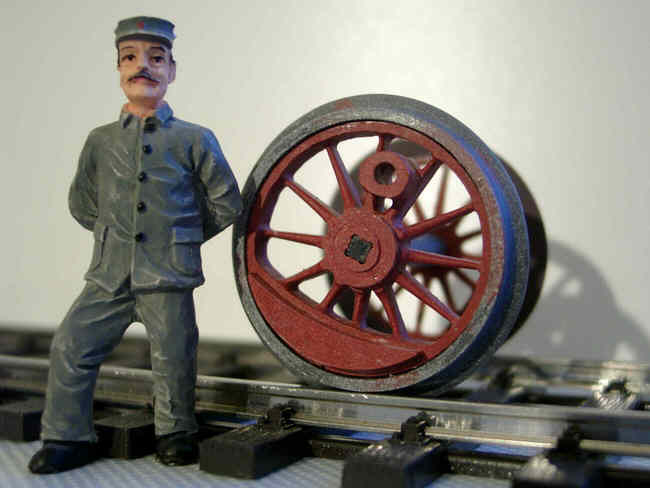

    Radsatz für eine E70-22
